Siglent apresenta a fonte de alimentação DC de quatro canais modelo SPD4000X

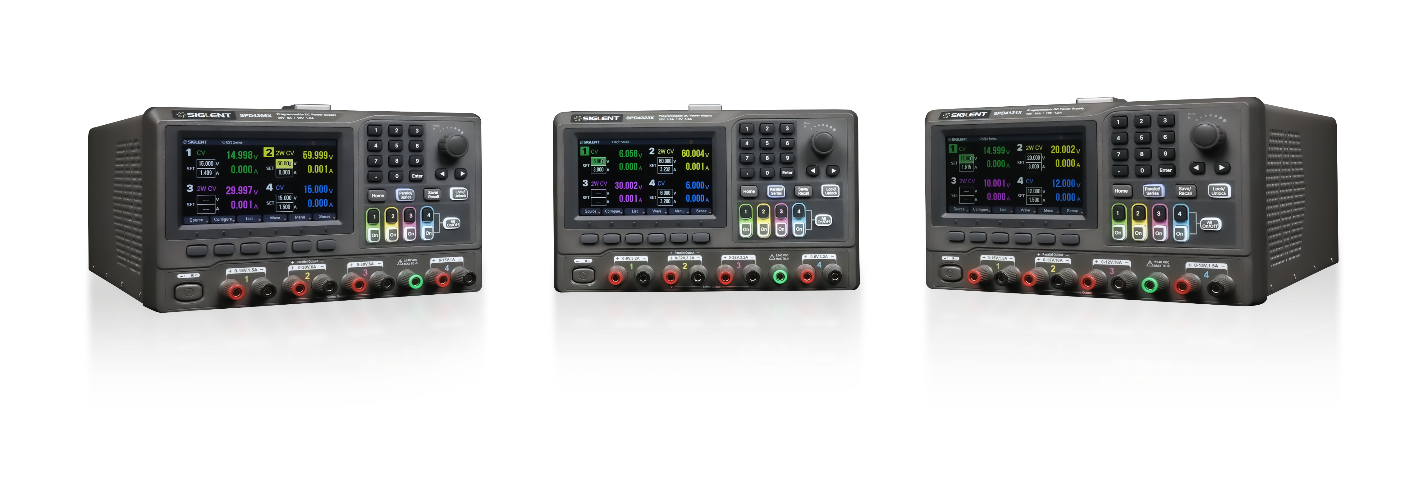

A SIGLENT apresenta a fonte de alimentação DC linear programável série SPD4000X. Esta série inclui três modelos, com resolução mínima de 1mV/1mA e quatro saídas programáveis ​​independentes, e com potência total de saída de 240W, 285W ou 400W. CH2 e CH3 podem ser conectados em série ou em paralelo com um clique para gerar mais tensão ou corrente.

A função de detecção de compensação de tensão remota de 4 fios incluída pode compensar até 0,6V de tensão para garantir a estabilidade e a precisão da tensão no dispositivo em teste. A fonte de alimentação da série SPD4000X é uma ferramenta ideal para testes de dispositivos e pode ser amplamente usada em novas energias, manufatura, comunicações sem fio, eletrônicos de consumo, laboratórios e outros campos. A série SPD4000X adiciona maior potência, flexibilidade, precisão e um quarto canal à nossa popular linha de fontes de alimentação CC lineares.

Maior resolução e precisão

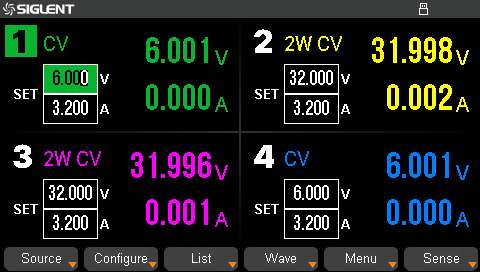

A série SPD4000X suporta exibição de tensão e corrente com cinco dígitos com excelente configuração e resolução de leitura de 1mV/1mA. Quatro canais de saída podem ser controlados independentemente e ligados ou desligados simultaneamente. As funções série e paralela permitem dois canais combinados em uma saída com mais capacidade de saída de energia. O modelo SPD4306X pode produzir 60V/6A em série, e o modelo SPD4121X pode produzir 12V/20A em paralelo.

Exibição de forma de onda em tempo real

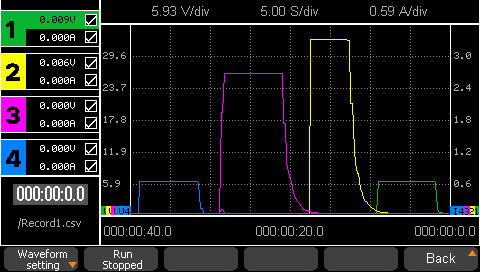

A série SPD4000X é equipada com uma tela TFT-LCD true color de 4.3 A forma de onda de tensão e corrente dos 4 canais podem ser definidos e os usuários podem observar o gráfico da forma de onda através das cores correspondentes aos canais para entender o status de saída dos quatro canais.

Operação lista

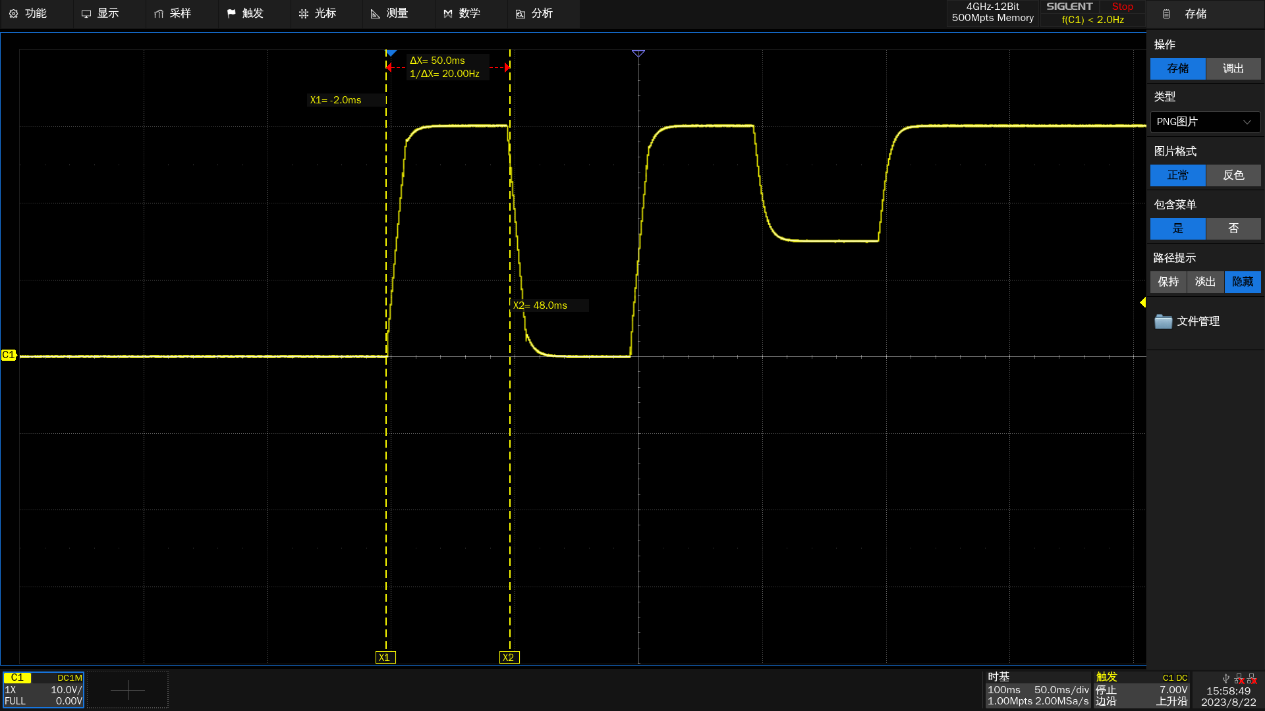

Ao editar o valor e a duração da configuração de passo único, a função lista pode gerar várias sequências para atender aos requisitos de teste complexos. Os usuários podem editar a sequência em 50 passos, com 8 conjuntos de arquivos de sequência integrados. Tensão, corrente, tempo, etc. podem ser definidos diretamente em cada lista, o que pode ser excelente para simular uma variedade de estados de tensão e corrente, como aumento e queda repentinos, interrupção. Para formas de onda complexas que não são fáceis de editar, os arquivos de sequência podem ser importados via USB para saída para melhorar rapidamente a eficiência do teste. Precisão de tempo de <50 ms, resolução de configuração de 1 ms, com tempo rápido de aumento/queda de tensão e tempo de mudança de tensão muito curto podem atender aos requisitos finos do usuário para testes de tensão de pulso.

Tempo de resposta de saída rápido

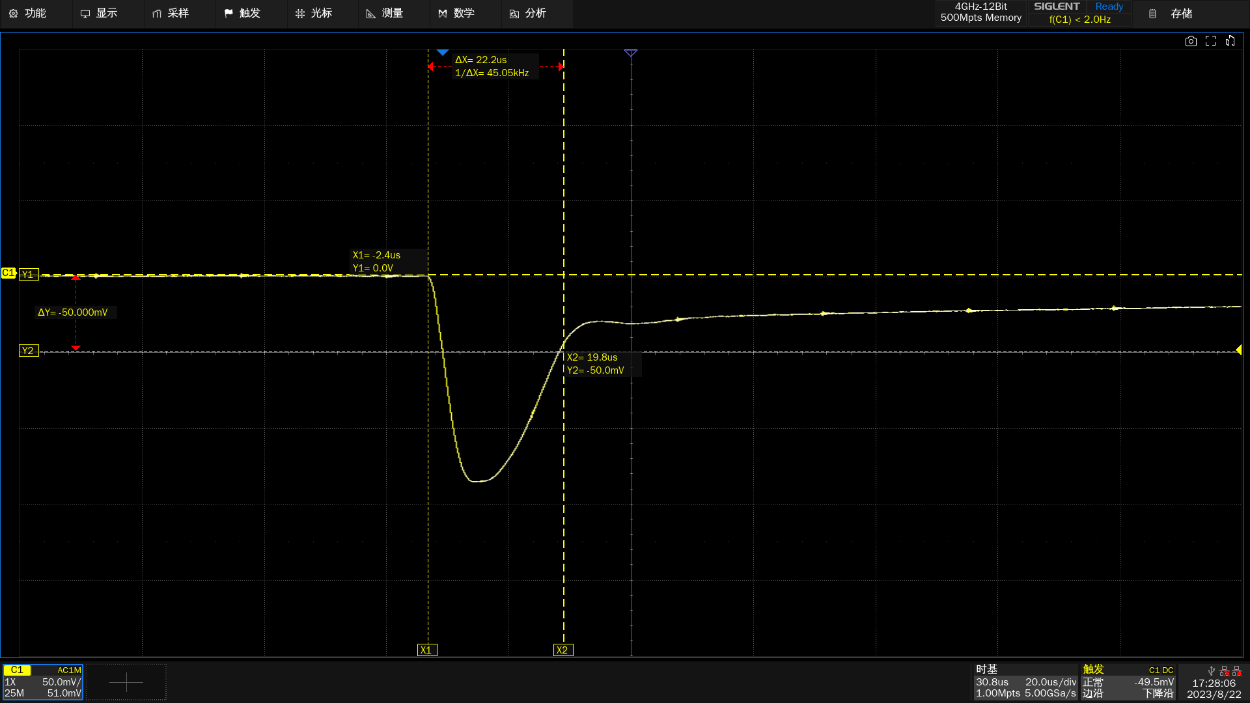

A resposta de saída é a mudança instantânea da tensão de saída quando a corrente de carga muda dinamicamente. O tempo de resposta de saída é o tempo necessário para que a tensão retorne à faixa definida quando a corrente de carga muda repentinamente. A série SPD4000X atinge um tempo de resposta de saída rápido de < 50us, permitindo uma compensação rápida para mudanças de tensão de saída.

Função de detecção de compensação de tensão

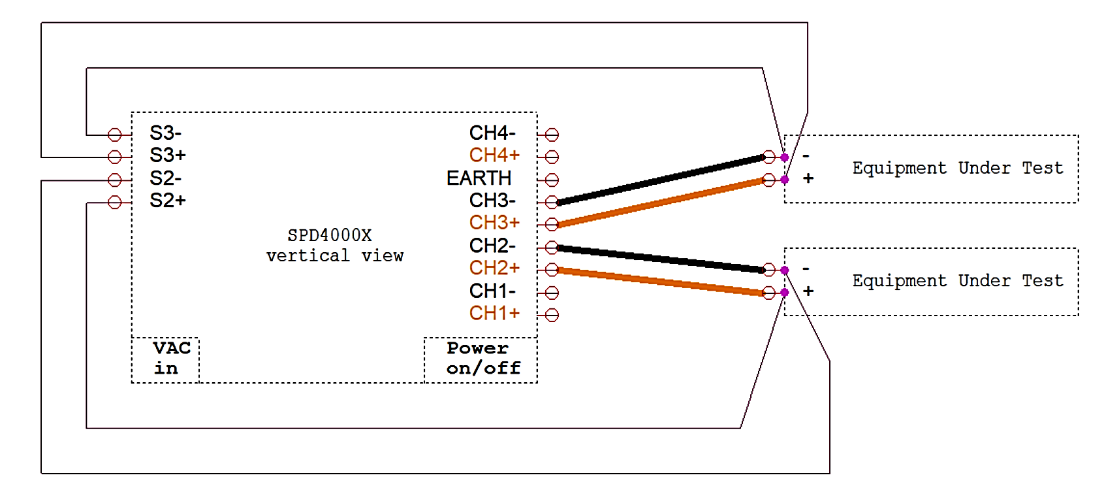

CH2 e CH3 podem usar o modo de detecção de 4 fios incluído, que pode compensar automaticamente a queda de tensão das linhas de saída positivas e negativas, garantindo que a tensão no dispositivo remoto a ser testado seja igual à tensão definida da fonte de alimentação. Ele pode realizar a máxima tensão de compensação de 0,6 V em teste de alta precisão ou teste de cabo longo.

Parâmetros de configurações de salvar/recuperar

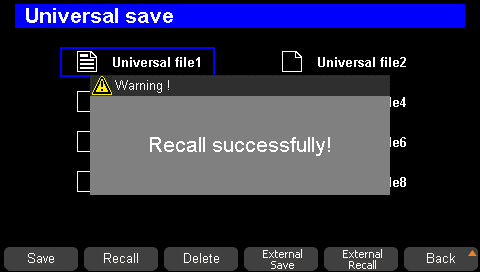

A série SPD4000X permite que os usuários salvem vários tipos de arquivos na memória local ou externa para recuperação posterior. Ela suporta salvar valores de tensão/corrente de saída, modo de saída independente/série/paralelo e pode fazer uma captura de tela pressionando longamente a tecla Salvar/Recuperar em qualquer estado, o que é muito benéfico para capturar condições de teste dinâmicas.

Controle Web Poderoso

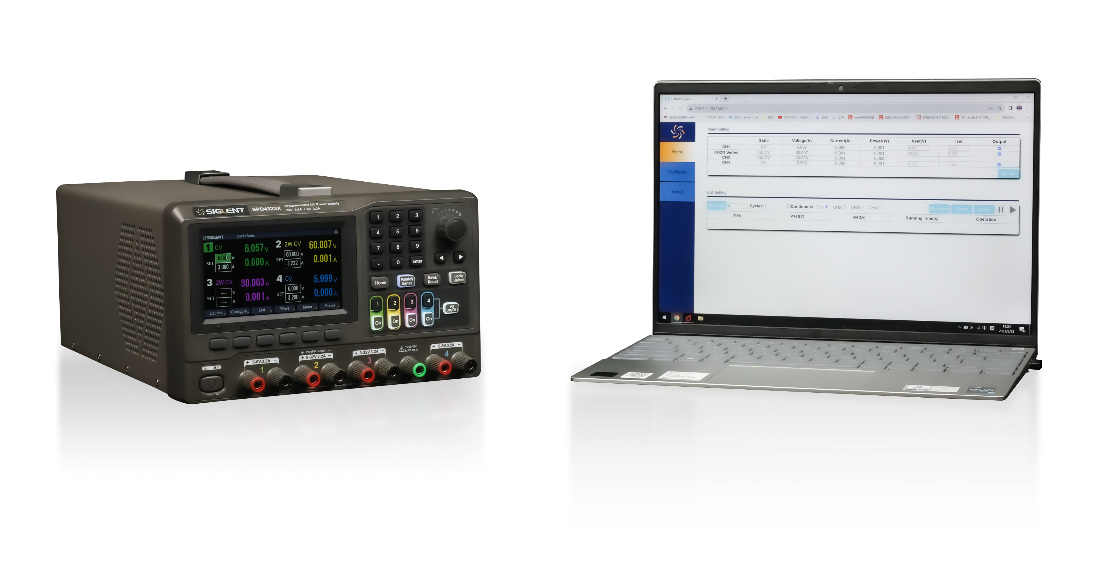

A fonte de alimentação inclui interfaces de comunicação USB e LAN como padrão e um módulo conversor USB-GPIB como opcional. O Servidor Web incorporado permite o controle e o monitoramento da fonte de alimentação diretamente de um navegador da web, eliminando a necessidade de instalar drivers de software ou aplicativos.
